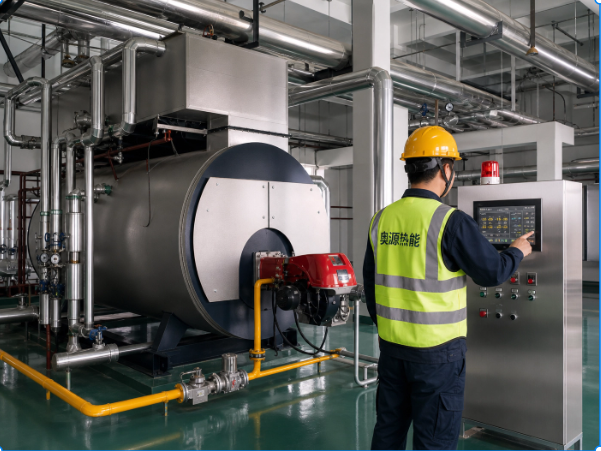

│ 一、改造说明

本文介绍燃烧器安全联锁系统从传统机械继电器方案升级为SIL2/SIL3级功能安全BMS（燃烧管理系统）的技术路径。需特别说明：安全联锁系统的设计、改造和验证须由具备功能安全资质的机构和持证专业人员实施，不得由非持证人员自行改装。安全联锁是锅炉安全运行的底线，任何改动都可能影响安全保护功能。

准备工作（改造前必须完成）

│ 二、准备与测试

改造前须完成以下事项：第一，对现有安全联锁回路进行HAZOP（危险与可操作性分析）和LOPA（保护层分析），确定各安全功能所需的安全完整性等级（SIL）。第二，检查现有火焰检测器的型号、使用年限和信号质量——单UV检测器超过5年建议更换。第三，确认燃料切断阀的类型和动作时间——响应时间须<1秒，泄漏率<0.05%。第四，绘制现有安全联锁逻辑图，标出所有传感器、逻辑元件和执行元件的型号和接线方式。

核心步骤

│ 三、操作步骤

第一步：升级火焰检测为双光谱复合方案。安装UV（紫外）+IR（红外）双传感器，两个传感器同时检测火焰信号。采用"与"逻辑判断——两个传感器同时确认有火才判定为有火，任何一个报无火即触发熄火联锁。这种方案兼具安全性和可用性：UV检测主火焰、IR穿透烟尘辅助判断，消除单一传感器的误报和漏报。火焰检测信号覆盖率须≥99.5%。 第二步：配置独立安全逻辑控制器。选用经SIL2或SIL3认证的独立安全PLC，与正常运行控制的DCS/PLC物理分离——两者之间只能单向通讯（安全PLC可发送状态信号给DCS，但DCS不能写入安全PLC）。这种隔离确保即使主控系统死机或程序跑飞，安全联锁仍独立运行。安全PLC须配备后备电源，断电后至少维持30分钟运行。 第三步：燃料切断阀双阀串联改造。在燃气管路上串联安装两个快关切断阀，中间设排气阀。正常运行时两阀全开；熄火联锁触发时两阀同时关闭，中间排气阀打开放空两阀间的残余燃气。任何单阀泄漏（泄漏率<0.05%）都不会导致燃气进入炉膛。点火能量须冗余≥1.5倍——确保一次点火失败后有足够的裕量。 第四步：联锁测试与SIL验证。改造完成后，须逐一测试所有安全联锁功能——模拟熄火、燃气压力异常、风压低、火焰检测器故障等场景，确认响应时间<1秒。最后进行SIL等级验证计算，确认硬件故障裕度、诊断覆盖率和共因失效防护满足目标SIL等级要求。

验收标准

│ 四、核心总结

改造后须通过以下验收：全部安全联锁功能测试通过；燃料切断阀关闭时间<1秒；火焰检测双传感器"与"逻辑测试通过（分别遮挡单个传感器验证判断逻辑）；SIL验证报告确认达到目标等级。安全联锁须每月进行一次功能测试。 操作中最容易出错的三个环节：一是UV和IR传感器的安装角度未对准火焰根部导致信号弱；二是安全PLC和主控PLC之间的通讯配置不当导致隔离失效；三是双阀之间的排气阀动作时序设置错误。安全阀的检修和校验须由具备资质的机构进行。
